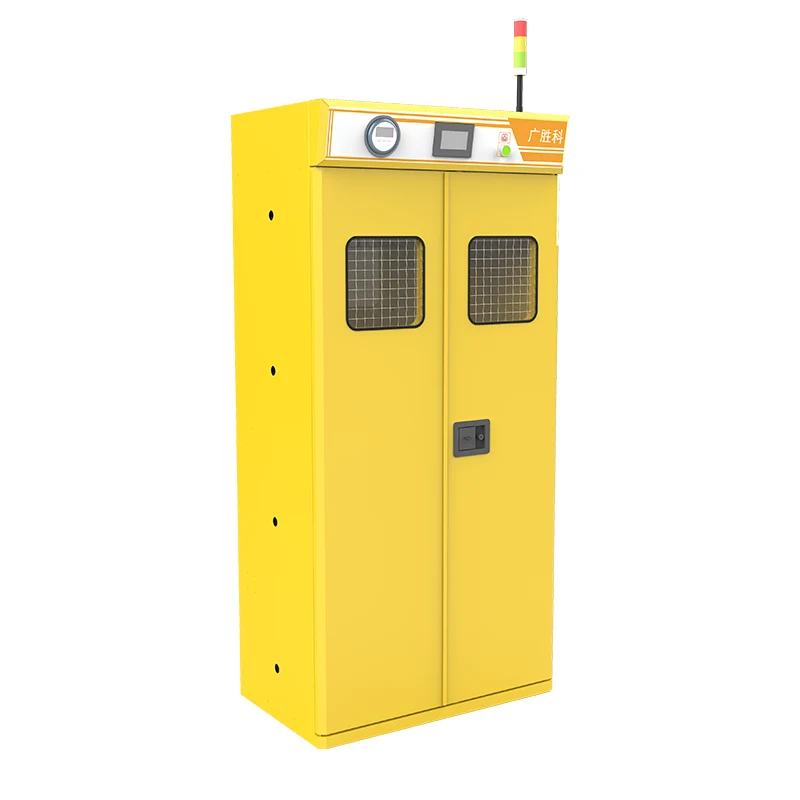

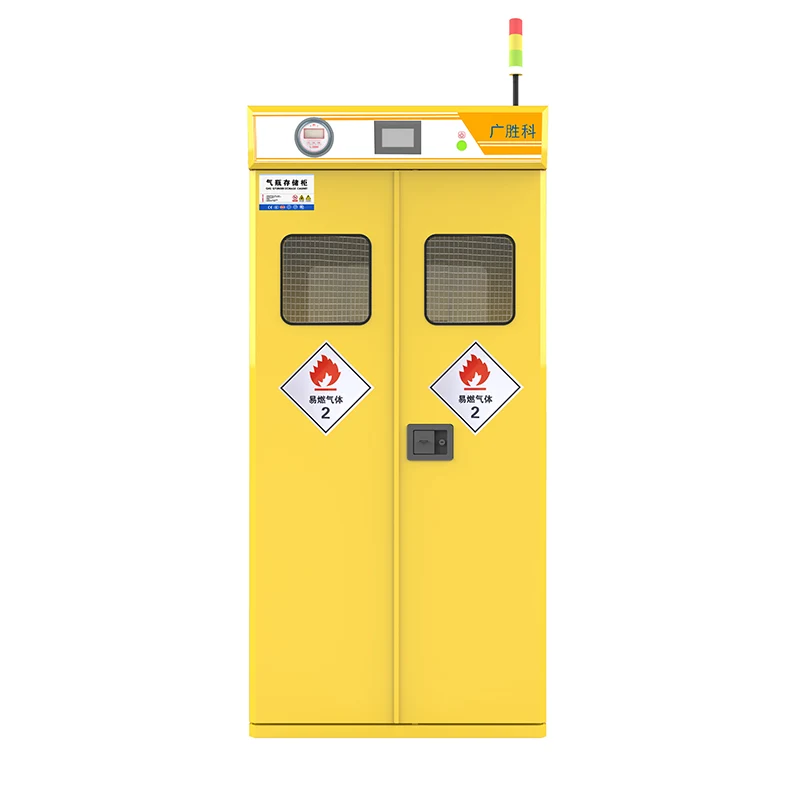

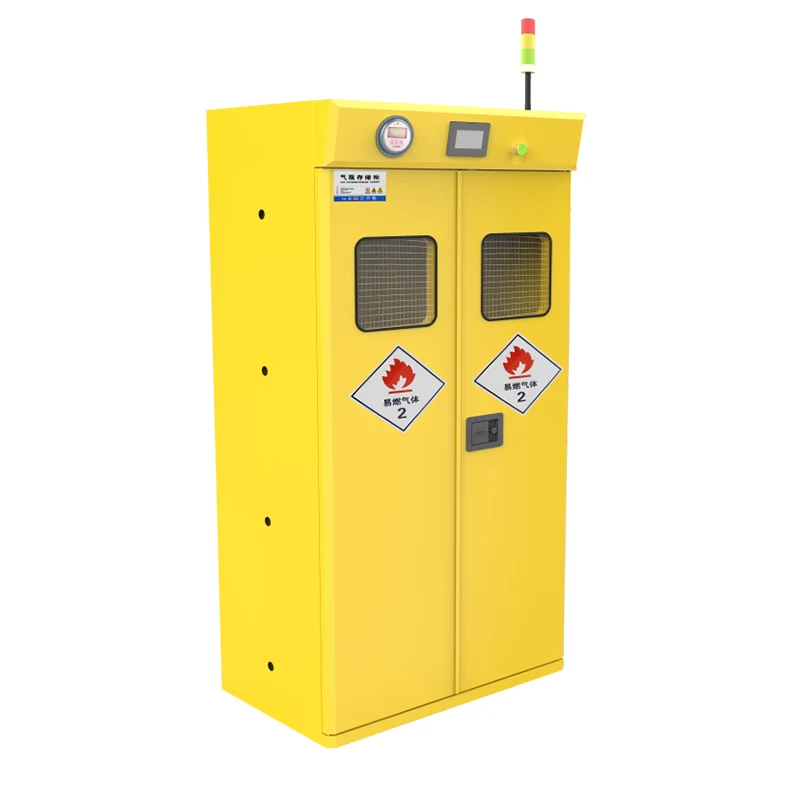

Tủ chứa khí chống nổ đôi thông minh

Tủ lưu trữ xi lanh khí chống nổ là một giải pháp lưu trữ an toàn được thiết kế cho các loại khí dễ cháy và dễ cháy khác nhau, bao gồm metan, acetylen, hydro, oxy và khí trơ. Nó được trang bị chức năng báo động, đảm bảo an toàn, độ tin cậy và chất lượng cao.

1. Cơ thể tủ

Tủ được xây dựng với các tấm thép cán lạnh chất lượng cao hai lớp, mỗi tấm có độ dày ≥1,5mm. Sau khi trải qua các phương pháp điều trị pickling và phốt phát, bề mặt được phun tĩnh điện bằng nhựa epoxy, cung cấp khả năng kháng axit tuyệt vời, kiềm và rỉ sét. Bảng điều khiển cửa bên ngoài có cấu trúc dày 1,5mm và bộ xen kẽ chứa đầy vật liệu chống cháy bằng gốm.

2. Bảng điều khiển cửa

Bảng điều khiển cửa được trang bị bản lề có thể tháo rời và cửa sổ xem kính chống nổ trong suốt ở mặt trước, cho phép người dùng quan sát trạng thái sử dụng của các xi lanh khí bên trong tủ.

3. Xem cửa sổ

Cửa sổ xem được làm bằng kính cường lực, có thiết kế độc đáo và mới lạ.

4. Vượt qua lỗ

Có một lỗ chuyền ở bên cạnh tủ để đảm bảo lưu thông khí thích hợp bên trong.

5. Thiết bị sửa chữa di động

Thiết bị sửa chữa di động có thể chứa việc lưu trữ các xi lanh khí với độ cao và đường kính khác nhau. Nó sử dụng cơ chế cố định chuỗi bằng thép không gỉ 304 cố định để ngăn chặn các xi lanh khí không bị lật.

6. Bàn đạp cơ

Bàn đạp là một tấm dốc cơ học. Có một bàn đạp bằng thép không gỉ có thể điều chỉnh ở dưới cùng của tủ, tạo điều kiện cho việc tải và dỡ các bình khí dễ dàng.

7. Thiết bị khóa

Một khóa liên kết ba điểm được sử dụng, cung cấp bảo mật nâng cao.

8. Thiết bị báo động

Một hệ thống báo động thị giác và âm thanh được thông qua, với âm thanh lớn nhưng không gây kích thích.

9. Hệ thống ống xả tự động (tùy chọn)

10. Van xả khí

Van xả khí có thiết kế cấu trúc van kép. Nó sẽ tự động báo động và tắt khi áp suất khí là không đủ.

11. Đồng hồ đo áp suất âm

Áp lực âm bên trong tủ có thể được đặt theo loại khí. Nó cho phép người dùng theo dõi áp lực tiêu cực bên trong tủ. Khi cảm biến bên trong tủ phát hiện rò rỉ khí và kích hoạt báo thức, quạt trên cùng sẽ tự động bắt đầu, trục xuất khí bên ngoài thông qua ống xả để bảo vệ sự an toàn của khu vực làm việc.

12. Hệ thống điều khiển

Hệ thống điều khiển có 40 thông số khí thường được sử dụng được nhúng trước để lựa chọn.

13. Thiết bị đóng cửa tự động

Khi nhiệt độ bên ngoài tủ đạt 70 ° C, thiết bị khóa của cửa tủ xi lanh khí sẽ tự động tan chảy và cửa sẽ tự động đóng, ngăn lửa lan bên trong.

14. Giám sát áp lực

Áp suất âm bên trong tủ xi lanh khí được hiển thị trong thời gian thực. Khi áp suất thấp hơn giá trị đã đặt, quạt sẽ được kích hoạt tự động. Áp suất âm tối đa bên trong xi lanh có thể đạt tới 60 pascal.

15. Thiết bị chuyển mạch tự động

Khi áp suất khí trong một xi lanh là không đủ, nó sẽ tự động chuyển sang diện tích xi lanh đầy đủ. Khi áp suất khí trong cả hai xi lanh là không đủ, van chính sẽ tự động đóng.

16. Hệ thống chuyển mạch khí bán tự động bằng thép không gỉ

Hệ thống này phù hợp với C₂HH₂, Co₂, AR, N₂, HE, O₂ và AIR. Áp suất đầu vào tối đa là 20MPa và áp suất đầu ra dao động từ 0 đến 1.6MPa. Nó hoạt động ở chế độ 1-use-1-standby và được trang bị 4 van cơ hoành (2 van bật tắt và 2 van thanh lọc), bao gồm van giảm áp. Các giao diện đầu vào và đầu ra là 1/4 NP NPT (F).

17. Van điện từ chống nổ

18. Hiển thị kỹ thuật số Báo động áp suất thấp (RY-PLB)

Nó có thể theo dõi 1 - 4 kênh, với màn hình tinh thể lỏng, báo động âm thanh và thị giác và màn hình kỹ thuật số.

19. Cảm biến áp suất bằng thép không gỉ

Phạm vi: 0 - 20MPa; Đầu ra: 4 - 20mA; Độ chính xác: 0,5%FS; Chủ đề cài đặt: 1/4npt

Thận trọng và bảo trì

Lưu trữ các xi lanh khí chứa cùng loại khí trong cùng một tủ. Không trộn các loại khí khác nhau.

Khi lắp đặt tủ xi lanh khí, đặt nó vào tường và đảm bảo nó là cấp độ.

Kiểm tra báo thức mỗi tuần một lần. Thông thường, sử dụng một bật lửa không có hiệu lực để giải phóng khí gần không khí trong vài giây. Nếu báo động phản hồi với một cảnh báo có thể nghe được và trực quan, nó đang hoạt động đúng. Nếu không, có một kiểm tra chuyên nghiệp và sửa chữa nó. .

Giữ bên trong tủ sạch sẽ và thường xuyên loại bỏ bụi hoặc các mảnh vụn khác khỏi lượng khí của cảm biến.

Lưu ý: Khi các bình khí được lưu trữ trong tủ, không nên có vấn đề trong các trường hợp bình thường, không gây ra. Để ngăn chặn các báo động chậm hoặc không đáp ứng do thời gian không hoạt động dài, nhân viên có thể tiến hành các thử nghiệm báo động bằng cách sử dụng khói và khí để đảm bảo hoạt động bình thường của sản phẩm. Tự kiểm tra thường được khuyến nghị hai tháng một lần.

Tham số (đặc điểm kỹ thuật)

Tính năng và ứng dụng

Vụ nổ thông minh - Tủ xi lanh khí chứng minh nổi bật với hệ thống bảo vệ an toàn thông minh tiên tiến. Nó được trang bị một loạt các đầu dò giám sát chính xác cao, bao gồm các đầu dò giám sát nồng độ khí, đầu dò theo dõi áp suất, v.v., có thể theo dõi chính xác tình trạng khí bên trong tủ trong thời gian thực. Sau khi phát hiện rò rỉ khí, nó sẽ ngay lập tức phát ra các báo động trực quan và có thể nghe được và gửi tin nhắn báo động đến các thiết bị di động của nhân viên có liên quan để đảm bảo rằng nguy hiểm có thể được phát hiện ngay lập tức. Khi áp suất khí bên trong tủ thay đổi bất thường, hệ thống điều khiển thông minh sẽ phản ứng nhanh chóng và tự động cắt nguồn cung cấp khí để ngăn chặn các vụ tai nạn an toàn do các vấn đề về áp lực và làm giảm nguy hiểm trong chồi.

Trong hội thảo sản xuất chip điện tử, các loại khí đặc biệt như silane và phosphine, dễ cháy, nổ và có yêu cầu cực kỳ cao về độ tinh khiết của áp suất và khí, được sử dụng trong quá trình sản xuất. Vụ nổ thông minh - tủ xi lanh khí chứng minh có thể theo dõi tình trạng của các khí này trong thời gian thực. Một khi có rò rỉ hoặc áp lực bất thường, nó sẽ nhanh chóng báo động và cắt nguồn cung cấp khí để đảm bảo an toàn sản xuất của hội thảo và chất lượng sản phẩm. Trong các phòng thí nghiệm hóa học của các tổ chức nghiên cứu khoa học quy mô lớn, nhiều loại khí thí nghiệm cùng tồn tại và môi trường sử dụng và lưu trữ khí rất phức tạp. Các chức năng giám sát và bảo vệ thông minh của tủ xi lanh khí chống nổ thông minh có thể xử lý hiệu quả các tình huống phức tạp, tạo ra một môi trường thử nghiệm an toàn và đáng tin cậy cho các nhà nghiên cứu khoa học và giúp các dự án nghiên cứu khoa học tiến hành suôn sẻ.
