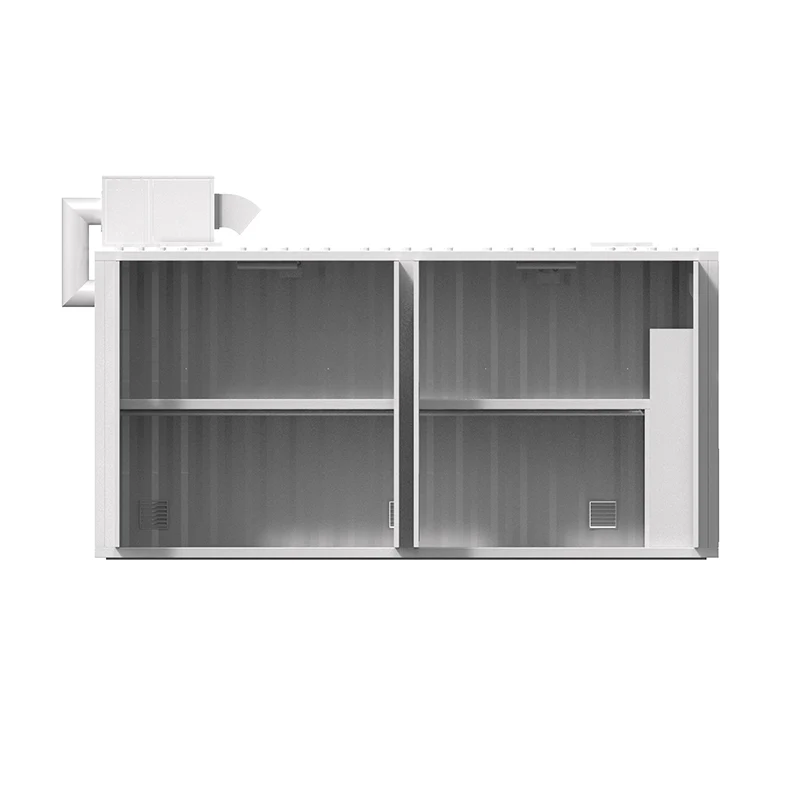

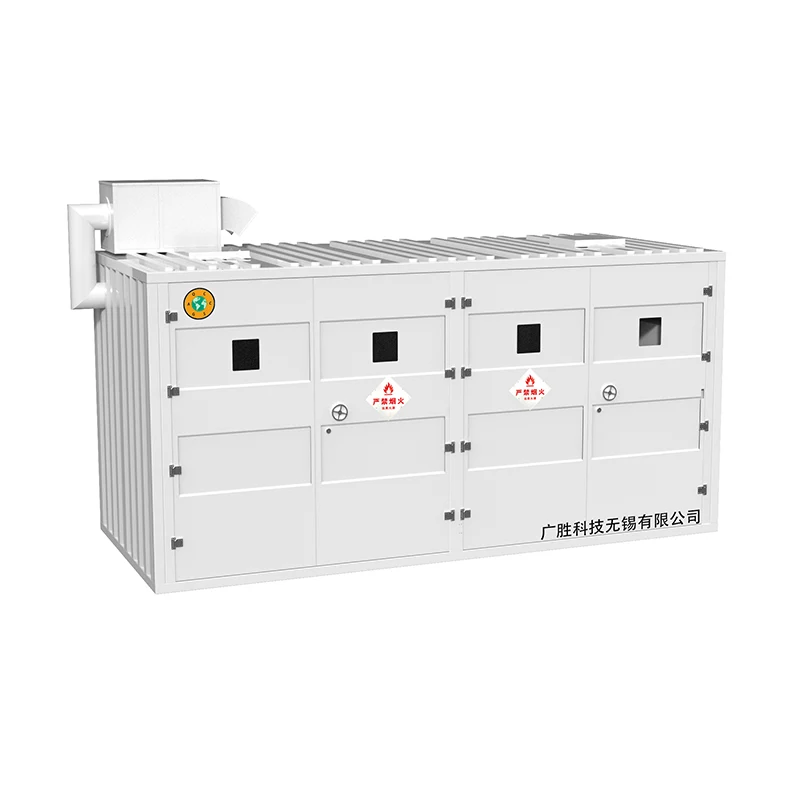

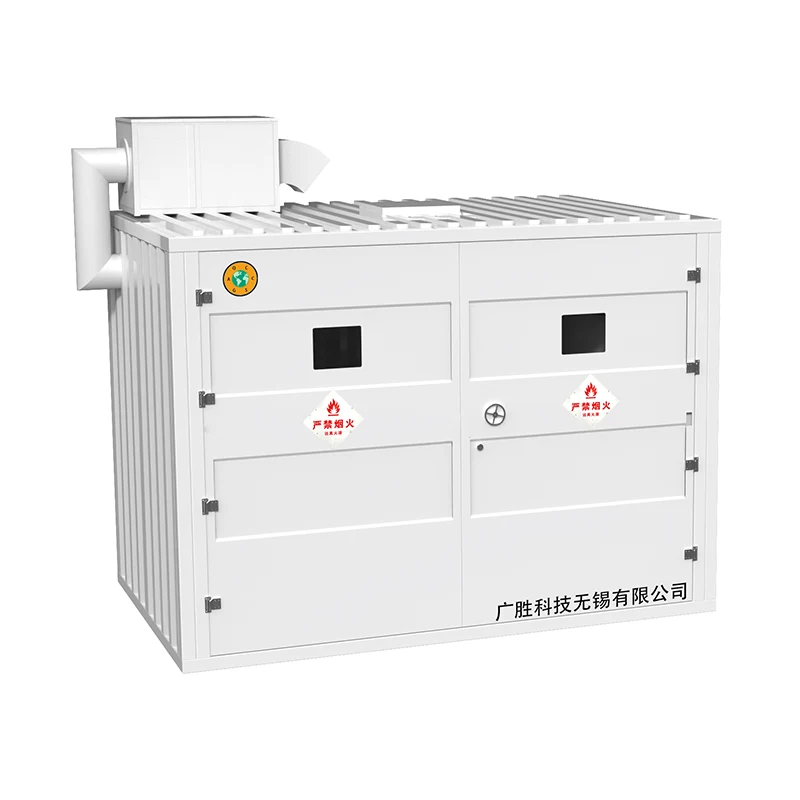

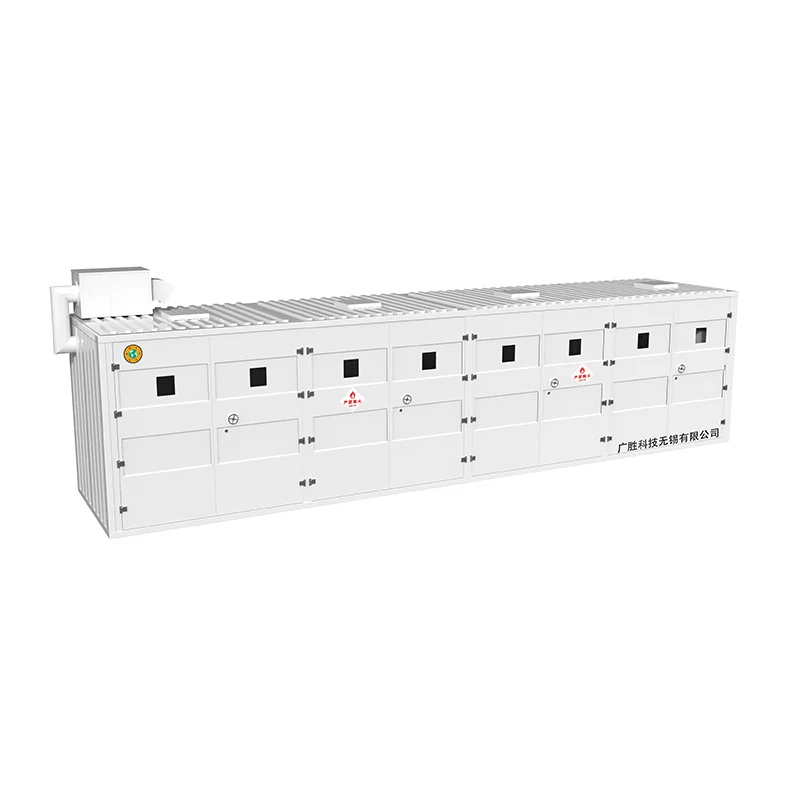

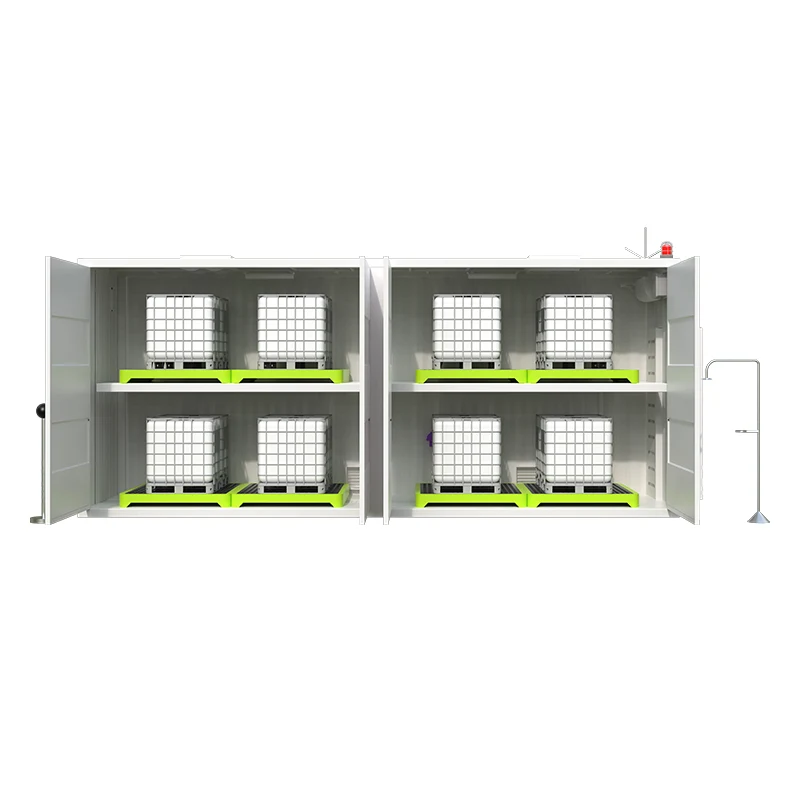

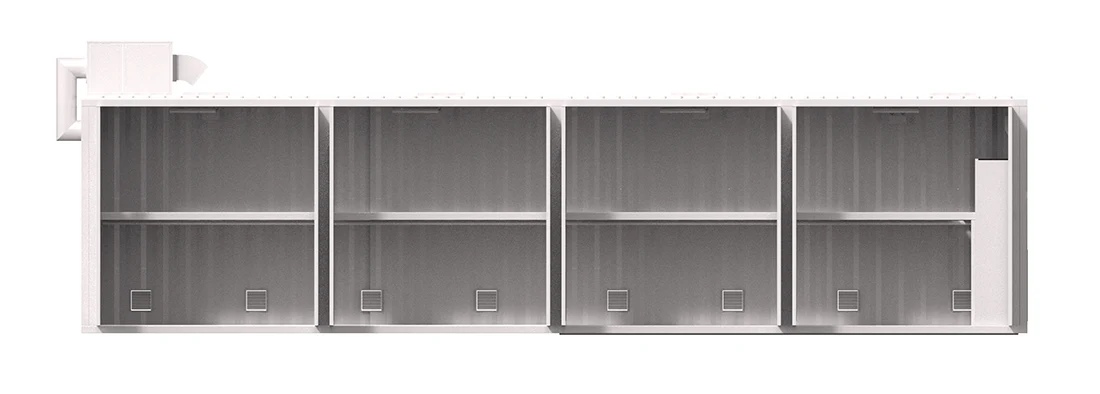

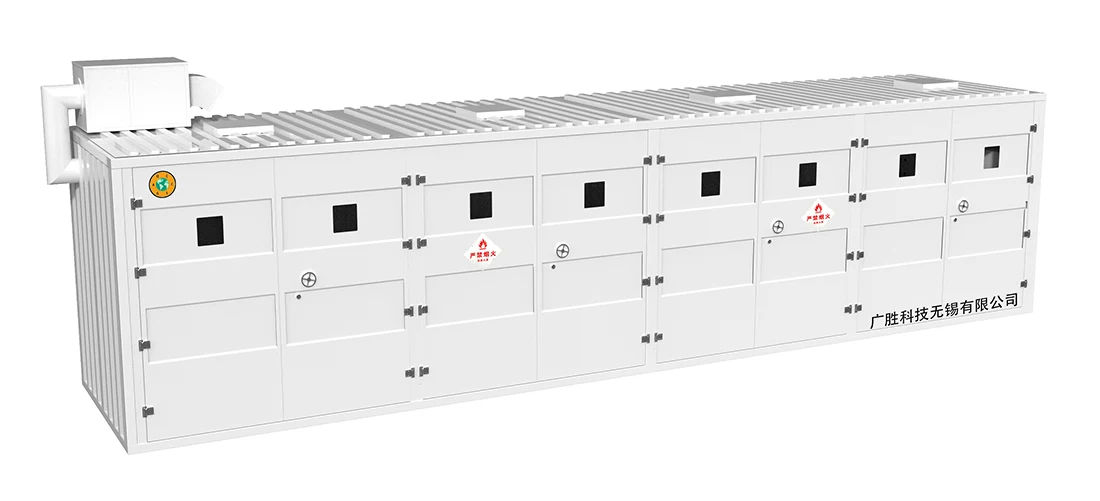

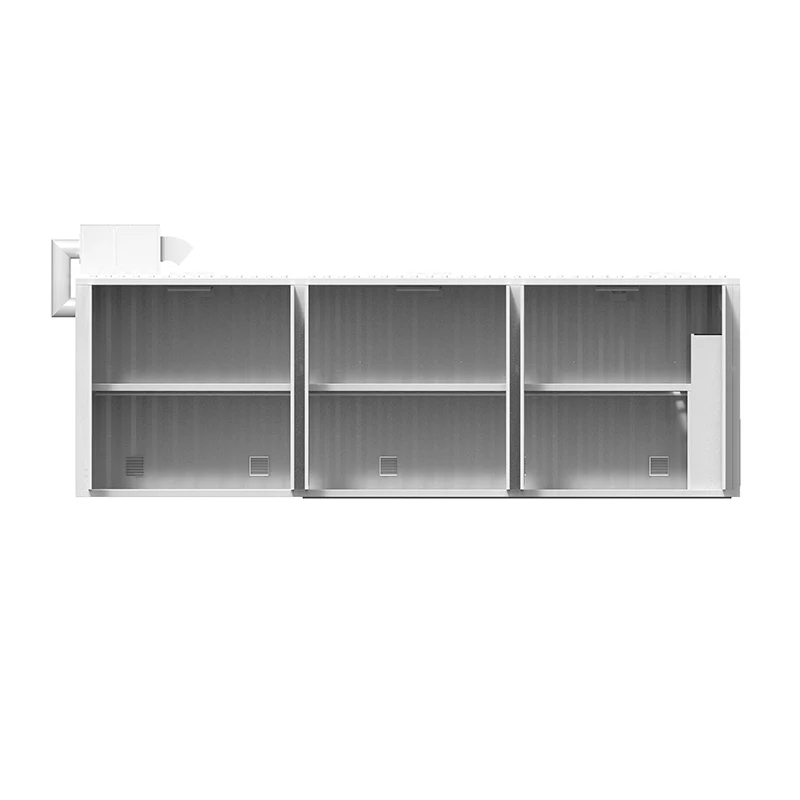

Khoa lưu trữ phòng chứa chống nổ ngoài trời kiểu kệ

Nối tiếp Con số

cấu trúc Tên

Chức năng, Mô tả và cấu hình tham số

1

Tủ

Các Khung tủ chủ yếu được làm bằng corten một tấm thép 2.0mm. Tủ bên ngoài bao gồm một khung thép, các tấm bên dọc và mặt cuối cũng như một tấm trên cùng với các nếp gấp ngang và dọc, tất cả đều được ép từ các tấm thép cán lạnh. Toàn bộ bên ngoài của tủ được phun bằng sơn chống vỏ, bức tường bên trong được phủ chống ăn mòn sơn và đáy được phun polytetrafluoroetylen, cho phép Toàn bộ tủ để có khả năng chống ăn mòn.

Các Bức tường bên trong của tủ sử dụng Fireproof Class A và cách ly nhiệt Vật liệu, và độ dày của lớp nội tiết nhiệt là ≥80mm.

Trong trường hợp của một vụ nổ, đỉnh của tủ được trang bị một lỗ thông hơi nổ Bảng điều khiển. Có 2 lỗ thông hơi nổ, mỗi lỗ có kích thước 1,1*1,1m, và khu vực thông hơi nổ là ≥0.11m²/m³. Bề mặt lỗ thông hơi được thiết kế theo tiêu chuẩn BGV B4. Bìa của vụ nổ Bảng thông gió được cài đặt và trang bị một cách lỏng lẻo Sẽ tự động quay trở lại sau khi hoàn thành thông tin nổ. Các Bảng thông gió bùng nổ có tuyết rơi để ngăn chặn mưa và tuyết, và Áp suất thông hơi là 580 MPa.

Các Cửa tủ được làm bằng vật liệu đơn hoặc composite với các chức năng như phòng cháy, bảo vệ sét, chống tĩnh điện, chống ăn mòn và không dùng. Nó được trang bị khóa thanh đẩy lửa tích hợp. Khi Cửa được mở bởi thanh đẩy, nó sẽ kích hoạt âm thanh báo thức 100 Decibels và báo động liên kết. Cánh cửa mở ra theo hướng sơ tán và có thể được mở từ bên trong.1.6 Nội thất của tủ được chia thành các khu vực và một phòng hoạt động được thiết lập cho các nhà khai thác để bảo vệ Chuẩn bị trước khi vào khu vực lưu trữ.

2

Thông minh Hệ thống điều khiển

2.1 The Hệ thống điều khiển được trang bị màn hình toàn màu 7 inch, có thể hiển thị trạng thái của các tham số khác nhau trong thời gian thực.2.2 Toàn bộ thiết bị là được kiểm soát tập trung bởi một hệ thống máy vi tính. Theo các tham số Được đặt bởi khách hàng, hệ thống tự động và thực tế phát hiện tham số của các cảm biến khác nhau, cũng như các chức năng như điều khiển truy cập, ánh sáng, cảnh báo sớm và báo động, và kiểm soát nhiệt độ.2.3 trong trường hợp Nguy hiểm tiềm ẩn, hệ thống sẽ kích hoạt báo động thị giác và âm thanh, và Âm thanh báo động trên 85 decibel, cung cấp cảnh báo sớm đường dài.

3

Thông gió và hệ thống ống xả

Các Hệ thống thông gió và ống xả bao gồm 4 cửa thông gió và ống thông gió đa tạp. Cửa sổ thông gió được cài đặt bên trong Nội các, và mạng lưới chống phân tích và chống rat được lắp đặt bên trong các cửa sổ cho không khí.

4

Khí thải Hệ thống tinh chế khí

4.1 Nó bao gồm 1 máy lọc plasma, đường ống kết nối đường ống, vv4.2 độc lập với tủ và kết nối với tủ thông qua các đường ống, thuận tiện để bảo trì và giúp giảm tiếng ồn, độ rung và tác hại cho nhân viên trong quá trình hoạt động.4.3 khí thải khí thải sau khi Điều trị thanh lọc tuân thủ "phát xạ toàn diện GB16297 Tiêu chuẩn của các chất gây ô nhiễm khí quyển ".4.4 Yêu cầu đối với huyết tương Máy lọc: Thể tích không khí điều trị là 5000 m³/h và mức tiêu thụ năng lượng là 400 W.

5

Nhiệt độ Hệ thống điều khiển

Nó là bao gồm một lớp chống cháy tường đầy đủ bên trong và lớp lọc nhiệt và 1 Điều hòa không khí chống nổ. 5.1 Một đám cháy hạt A dày 50mm và Lớp phân phối nhiệt được lắp đặt trên tường bên trong của tủ để ngăn nhiệt độ bên trong quá cao khi tiếp xúc với ánh sáng mặt trời.5.2 Có một máy điều hòa không khí chống nổ bên trong tủ, có thể làm giảm hiệu quả nhiệt độ bên trong tủ khi phòng Nhiệt độ quá cao.5.3 Yêu cầu đối với không khí phân chia chống nổ dầu xả (điều hòa không khí cửa sổ bị nghiêm cấm, và Yêu cầu các biện pháp chống rung và chống nhiễu): Điện áp định mức là 220V 50Hz, dòng điện định mức để làm mát/sưởi ấm là 10,7/16,5a, cấp độ không thấm nước là IP*4 và độ ồn (trong nhà/ngoài trời) là 40/59 dB.

6

Vụ nổ - Hệ thống cung cấp điện chứng minh

Nó là bao gồm 1 hộp phân phối chống nổ, 4 đèn chống nổ và 1 Ánh sáng khẩn cấp chống nổ. 6.1 Vỏ bên ngoài của điều khiển chính Hộp phân phối được làm bằng vật liệu hợp kim nhôm và được phủ epoxy nhựa.6.2 Đèn huỳnh quang chống nổ được sử dụng để chiếu sáng bên trong, và đèn khẩn cấp chứng minh vụ nổ được lắp đặt ở lối ra.6.3 Cảm biến nhiệt độ bên trong, điều hòa không khí và cảm biến khí dễ cháy Áp dụng thiết kế chống nổ.6.4 Nội bộ của tủ được đặt theo yêu cầu chống nổ.

7

Hóa chất Hệ thống phục hồi rò rỉ

Các Hệ thống rò rỉ tích hợp bên trong tủ có thể chứa 15% tổng số âm lượng.

8

Ngọn lửa - hệ thống chiến đấu và dập tắt

Ở đó là 1 bộ thiết bị chữa cháy tự động loại đường ống bên trong tủ. Khi nhiệt độ tăng do lửa, tác nhân bột khô Thiết bị chữa cháy sẽ bị đẩy ra khỏi vòi Hành động của nitơ để dập tắt lửa. Thiết bị chữa cháy Tính năng tốc độ dập lửa nhanh và sử dụng an toàn.

9

Riêng tư Thiết bị bảo vệ

9.1 a Cột xả điện cơ thể người được lắp đặt ở lối vào của tủ và kết nối với thân chính của tủ. Nó được sử dụng cho Các nhân viên chạm vào trước khi vào để xả điện tĩnh mang trên cơ thể của họ và ngăn ngừa các mối nguy hiểm tĩnh điện.9.2 Bộ bảo vệ Surge Lightning độc lập được lắp đặt tại nguồn điện chính điểm truy cập để ngăn ngừa các mối nguy hiểm tĩnh điện.9.3 Điện tĩnh Hệ thống xả bao gồm ba bàn ủi góc với kích thước 2500505mm được chèn trực tiếp vào mặt đất để đảm bảo rằng điện tử của Nội các nhỏ hơn 4Ω.

10

Băng hình Hệ thống giám sát

10.1 Có 1 camera giám sát video chống nổ bên trong nội các, với Định nghĩa cực cao về độ phân giải 960p và giám sát hồng ngoại ban đêm chức năng.10.2 Có 1 định nghĩa cực cao 960p giám sát ngoại vi camera được cài đặt bên ngoài.10.3 Một cổng mạng RJ45 được dành riêng để lắp ghép với hệ thống giám sát toàn bộ của trường.10.4 Giám sát video Hệ thống có chức năng lưu trữ và bộ nhớ, có thể ghi lại dữ liệu giám sát trong hơn một tháng và có thể được xem bất cứ lúc nào trên điện thoại di động và máy tính.

11

Xa Hệ thống giám sát

11.1 Có một bộ độ ẩm biểu thị thiết bị, thiết bị cảm biến nhiệt độ, và thiết bị cảm biến giám sát khí dễ cháy tương ứng bên trong Nội các, với chức năng hiển thị dữ liệu tại chỗ đèn LED, được sử dụng cho giám sát môi trường bên trong của tủ.11.2 Mỗi thiết bị cảm biến Có thể theo dõi nội thất của tủ trong thời gian thực trong 24 giờ. Khi Các chỉ số đạt đến các giá trị an toàn đã đặt, các biện pháp xử lý và báo động khác nhau sẽ được thực thi một cách thông minh thông qua hệ thống điều khiển.11.3 khi Các chỉ báo tham số đạt đến các giá trị đã đặt, hệ thống giám sát sẽ gửi Thông báo tin nhắn văn bản để nhắc nhở khách hàng chú ý.

12

Khẩn cấp Mắt và vòi hoa sen

12.1 Chiều cao của vòi hoa sen là 2100mm ± 20 mm, và chiều cao của mắt là 1030mm ± 20mm.12.2 Vận động và vòi hoa sen sử dụng cấu trúc kết hợp làm từ Su304 Thép không gỉ, có thể chịu được áp lực nước của > 5kg/cm².12.3 Nó được cài đặt ở một bên bên ngoài cửa tủ và có thể đạt được trong vòng 5 giây trong trường hợp khẩn cấp.

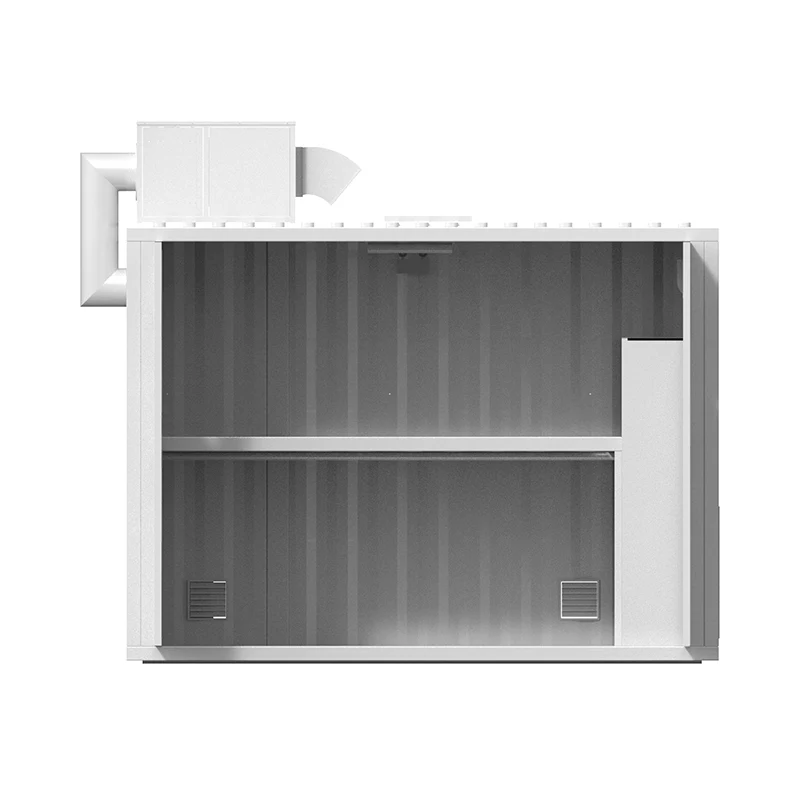

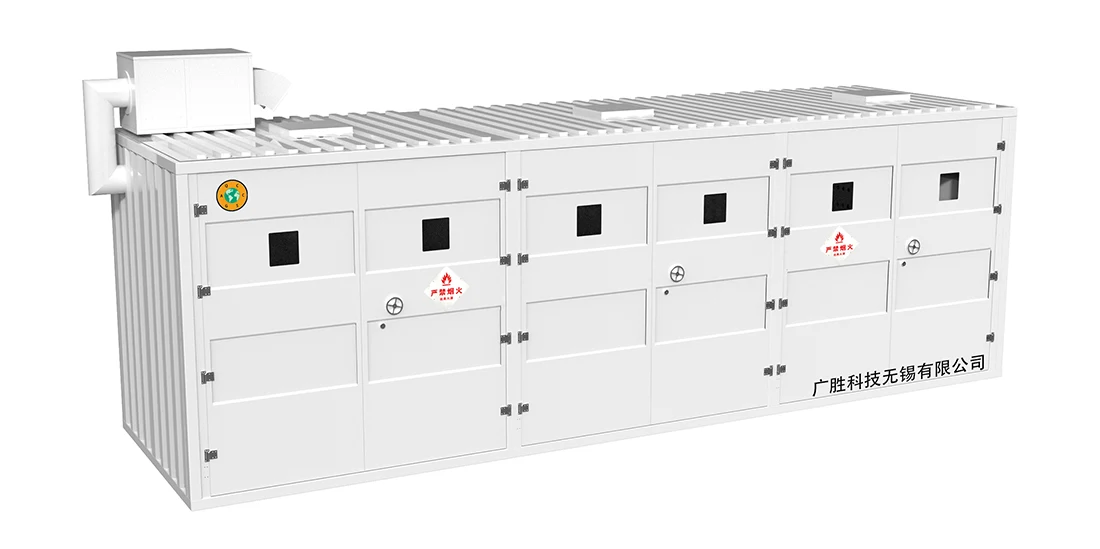

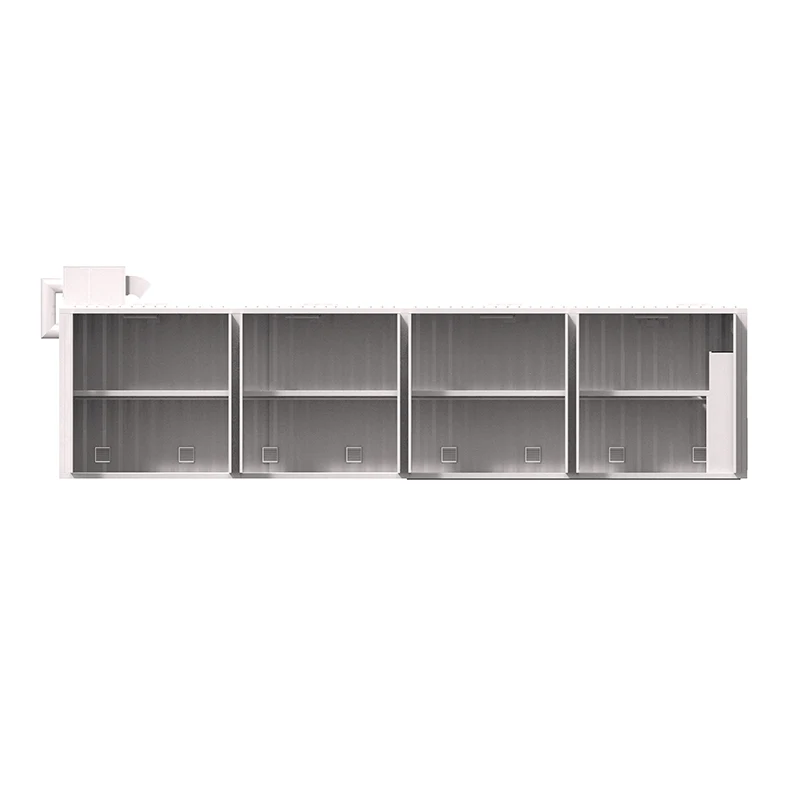

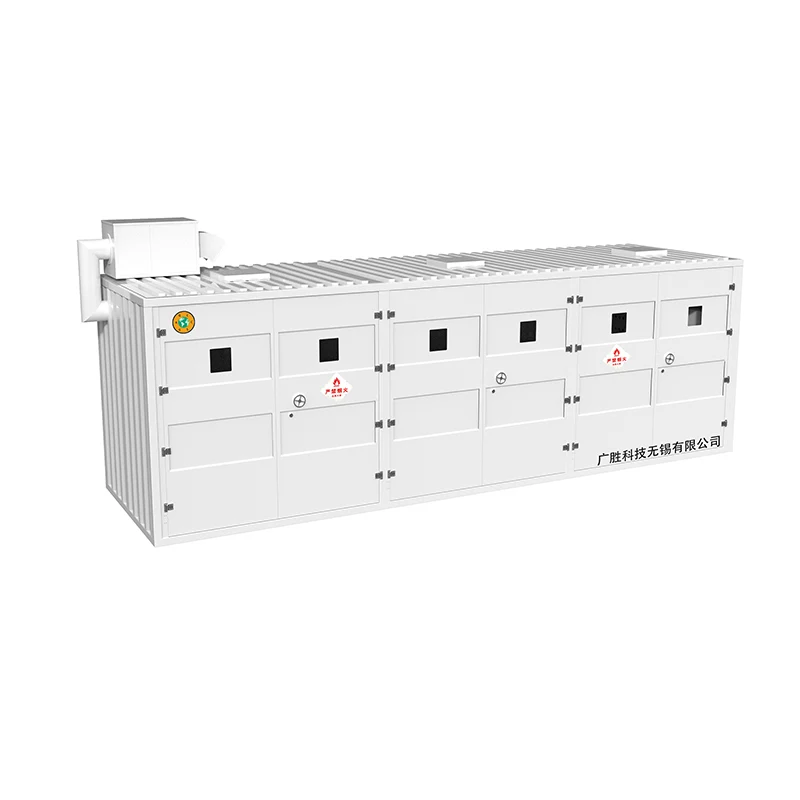

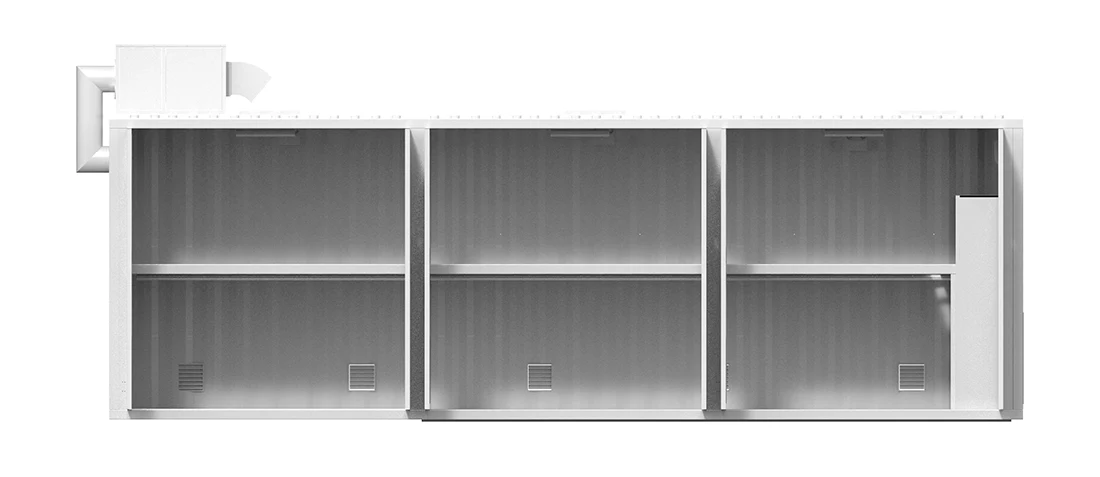

Mô hình sản phẩm

Thông số sản phẩm

GS-BUG

Chủ yếu Kích thước tủ (chiều cao, chiều rộng, chiều dài)

H2800*W3000*L4000mm

H2800*W3000*L6000mm

H2800*W3000*L9000mm

H2800*W3000*L12000mm

Cấu hình: Thiết bị phòng chống hỏa hoạn và trộm cắp, thiết bị bảo vệ chống thấm nước, Thiết bị điện chống nổ, hệ thống phòng cháy chữa cháy, sét bảo vệ và thiết bị chống tĩnh, các thiết bị thu thập rò rỉ chất lỏng, Hệ thống kiểm soát nhiệt độ, hệ thống ống xả, v.v.

Tủ Thân hình:

1. Cơ thể tủ được sản xuất với cấu trúc hai lớp và Độ dày của một lớp đơn của tấm đạt 2,0 mm.

2. Nội các Tường: Bức tường tủ có cấu trúc khung tổng thể. Nhiều ống vuông Hỗ trợ được đặt ở dưới cùng của thân xe, hợp tác với Các dầm chịu tải để giữ cho cơ thể tủ ổn định.

3. Nội các Cửa: Fireproof và chống trộm cửa.

4. Hộp điện: Vỏ bên ngoài của hộp phân phối điều khiển chính được thực hiện của vật liệu hợp kim nhôm và phủ bằng nhựa epoxy. Tất cả các đường ống, Khớp mạch, vv được điều trị để phòng chống nổ.

5. Nội các Dưới cùng: Phần dưới của thân tủ là một bàn đạp nổi không trượt và Mặt đất bên trong được thiết kế để nghiêng một chút về phía giữa.

6. Xả Hệ thống: Quạt ống xả chống nổ được sử dụng cho ống xả cưỡng bức.

7. Hệ thống kiểm soát nhiệt độ: Một máy điều hòa không khí chống nổ được lắp đặt bên trong thân tủ, có thể điều chỉnh nhiệt độ cao và thấp gây ra bởi môi trường bên ngoài.

8. Lửa Các cơ sở bảo vệ: Cả hai mặt và hai bên của thân tủ đều Được làm bằng hai lớpFireproof thép chống thời tiết và các tấm ép nguyên liệu kháng nhiệt độ cao.

9. Thiết bị điện chống nổ: Đèn chiếu sáng chống nổ là cài đặt bên trong tủ. Đèn khẩn cấp chống nổ cần được thiết lập ở đầu ra của cơ thể tủ, và đèn khẩn cấp chống nổ là cấu hình.

10. Bảo vệ sét và thiết bị chống tĩnh: Thiết bị chống sét được cài đặt trên đầu. Khi có sét, nó được dẫn xuống đất thông qua thiết bị bảo vệ sét để phát hành. Cơ thể người tĩnh Thiết bị loại bỏ điện được đặt ở cửa. Bằng cách chạm vào tĩnh Thiết bị loại bỏ điện khi vào cửa, điện tĩnh Trên cơ thể con người có thể được loại bỏ.

11. Thiết bị chữa cháy tự động: Lửa Heptafluoropropane loại đường ống thiết bị dập tắt, có hiệu quả dập lửa cao, nhanh chóng Tốc độ, hệ số an toàn lớn, và an toàn và đáng tin cậy.

12. Hệ thống lọc: Một hệ thống tinh chế khí thải cần được đặt trong Cơ thể tủ. Mỗi thân tủ được trang bị một bộ carbon được kích hoạt Hộp bảo vệ môi trường và hệ thống tinh chế liên kết quang xúc tác Trên đầu. Hệ thống tinh chế khí thải được kết nối với tủ cơ thể thông qua các đường ống; Hệ thống tinh chế khí thải có thể loại bỏ các chất gây ô nhiễm ở các mức độ khác nhau, bao gồm các hóa chất dễ bay hơi thường được sử dụng trong Các trường như Diethyl ete, toluene, chloroform, acetone, metanol, ethanol, ethyl acetate, ether dầu mỏ, v.v ... Nó có thể thanh lọc độc hại và có hại khí thải và đảm bảo xả đồng đều của luồng không khí.

13. Hệ thống giám sát môi trường: Giám sát VOC, nhiệt độ, độ ẩm, tình trạng thông gió, dụng cụ và thiết bị, v.v. trong môi trường, Hiển thị và ghi lại dữ liệu môi trường trong thời gian thực. Khi tham số Các chỉ số đạt đến các giá trị đã đặt, hệ thống giám sát sẽ gửi thông báo để nhắc nhở khách hàng chú ý; Giám sát môi trường Bên trong tủ trực tuyến 24 giờ một ngày, hiển thị thông tin trong hình ảnh và các văn bản trên màn hình tinh thể lỏng và đưa ra lời nhắc báo động khi tập hợp Các giá trị bị vượt quá và liên kết với hệ thống ống xả.

Phát hiện Thăm dò:

(1) Đầu dò khí dễ cháy

(2) Đầu dò nhiệt độ và độ ẩm

(3) Khói Đầu dò cảm biến, loại an toàn và chống nổ nội tại

(4) Bạn thăm dò

14.1 The Hệ thống điều khiển thông minh có thể tự động và thực tế phát hiện các tham số của mỗi cảm biến trên bảng điều khiển và hiển thị đúng thời gian Các thông số như nhiệt độ trong nhà, nồng độ khí dễ cháy, Độ ẩm tương đối, tình trạng hoạt động của hệ thống khí thải, tình trạng báo động, Ánh sáng, v.v ... Các tham số trên được hiển thị trên máy Giao diện bên ngoài thân xe.

14.2 BE Được trang bị thiết bị giám sát môi trường đa kênh: Hỗ trợ VOC cảm biến giám sát khí; hỗ trợ cảm biến giám sát khí dễ cháy; ủng hộ Cảm biến nhiệt độ và độ ẩm.

14.3 Khi Nồng độ khí bên trong tủ đạt 20% -30% sự an toàn giá trị tới hạn, hệ thống điều khiển sẽ thực hiện một cách thông minh Các biện pháp xử lý. Trong trường hợp nguy hiểm có thể xảy ra, hệ thống điều khiển sẽ Kích hoạt báo động âm thanh và hình ảnh và âm thanh báo động trên 85 Decibels, có thể cung cấp một cảnh báo sớm đường dài.

15. An toàn Nhãn, Nhãn cảnh báo phản xạ: Chống mòn, Không thấm nước, Các nhãn chống ăn mòn, chống trầy xước và không mờ dần
